München, Starnberg, 19. Aug. 2019 - Erste EDSFF-Unterstützung für Supermicro BigTwin 2U Four-Node Server- und Storage-Systeme mit hoher Kapazität...
Zum Hintergrund: Supermicro hat die erste Familie von Server- und Storage-Systemen gezeigt, die NVMe-Laufwerke des neuen Branchenstandards EDSFF (Enterprise and Datacenter Storage Form Factor) unterstützt. EDSFF bietet als All-Flash NVMe Spezifizierung höhere Speicherdichten und verbesserte Verwaltung bei optimierter thermische Effizienz. EDSFF baut auf NVMe Flash Storage Kapazitäten auf und liefert laut Spezifikation einen bis zu sechsfach höheren Durchsatz sowie die Reduzierung der Latenz um den Faktor sieben im Vergleich mit herkömmlichem Flash-Speicher. Das ist laut Anbieter ideal für Hochleistungs-Workloads oder spezielle Storage-Lösungen, optimiert für IOPS.
Darüber hinaus bietet EDSFF ein langes (E1.L) und ein kurzes (E1.S) Format. Hersteller wie Lenovo, Dell oder Intel unterstützen EDSFF. Anwender haben damit mehr Speicheroptionen mit einer Dichte von bis zu einem oder einem halben Petabyte bei 1U.

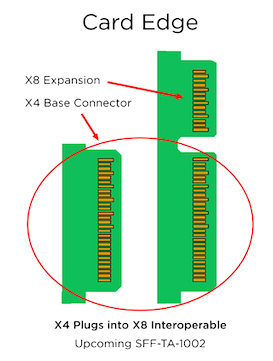

Abb. 1: The Common EDSFF Connector; One Flexible Connector Solution With Headroom For The Future (Bildquelle: EDSFF Working Group)
Was bedeutet EDSFF?
Im Jahre 2017 haben Intel und Samsung neue Formfaktoren für Enterprise-/Datacenter-SSDs vorgeschlagen, um die Defizite bestehender Formfaktoren für M.2, U.2 und PCIe Ade-In-Karten auf Grund stetig leistungsfähigerer Speicherbausteine (siehe Intel Optane) zu beseitigen. Samsungs NF1-Formfaktor (früher bekannt als NGSFF) ist zwischenzeitlich als M2 am Markt (entwickelt um mSATA abzulösen), während die Lösung von Intel (Codename Ruler-Form Factor als neuer Enterprise and Datacenter Small Form Factor (EDSFF) Standard bei Server- und Storageanbietern zunehmend anzukommen scheint.
Die EDSFF-Familie der SSD-Formfaktoren teilt einen gemeinsamen Steckverbinderstandard, der auch vom GenZ-Interconnect und dem neuesten NIC-Formfaktor des Open Compute Projects (OCP) übernommen wurde. Der SFF-TA-1002 Steckverbinder-Standard definiert einen mehrspurigen Karten-Steckverbinder mit einem wesentlich kleineren Kontaktabstand als PCIe Add-in-Kartensteckplätze. Es sind drei Größen definiert, die PCIe x4, x8 und x16 Verbindungen ermöglichen, und engere Sockel können längere Karten aufnehmen.
Produkte der EDSFF-Familie von Supermicro
- BigTwin Server-Systeme
Das neue BigTwin 2U Four-Node-System bietet laut Entwickler höchste Leistung (IOPS/GB) mit zehn E1.S-Laufwerken plus zwei SATA M.2 pro Node. Die Multi-Node-Effizienz des BigTwin mit geteilter Stromversorgung und Kühlung wird mit der thermischen Effizienz eines EDSFF-Laufwerks verbessert, um weitere Ressourceneinsparungen zu ermöglichen. Jeder Node unterstützt zudem duale Intel Xeon Scalable Prozessoren der zweiten Generation, ohne Kompromisse bei den Funktionen mit bis zu 205 Watt und 24 DIMMs (Datenblattlink > BigTwin E1.S)
- 1U Petascale Storage-Systeme
Der Supermicro All-Flash NVMe 1U Petascale Storage-Server unterstützen die Flash-Technik der nächsten Generation und bieten eine Bandbreite von bis zu 52 Gb/Sekunde, eine hohe IOPS-Leistung, NVMe over Fabrics und eine einfache Wartung. Das 1U Petascale E1.L Storage-System unterstützt 32 E1.L-Laufwerke hoher Kapazität. Bei einer Tiefe von 30 Zoll unterstützt das 1U Petascale E1.S Storage-System 32 E1.S-Laufwerke hoher Kapazität.
Das 1U Petascale E1.L JBOF Storage-System unterstützt 32 E1.L-Laufwerke hoher Kapazität und bietet Storage-Erweiterung und Konnektivität mit bis zu acht Hosts. Sämtliche Systeme sind jetzt erhältlich. Supermicro bietet zudem ein 1U Petascale System mit Optimierung für NVMe-Laufwerke der Bauform NF1 an, die laut Hersteller seit dem vierten Quartal 2018 in großen Zahlen ausgeliefert werden. Wie die EDSFF Petascale Systeme unterstützt das 1U Petascale NF1 32 Laufwerke hoher Kapazität.

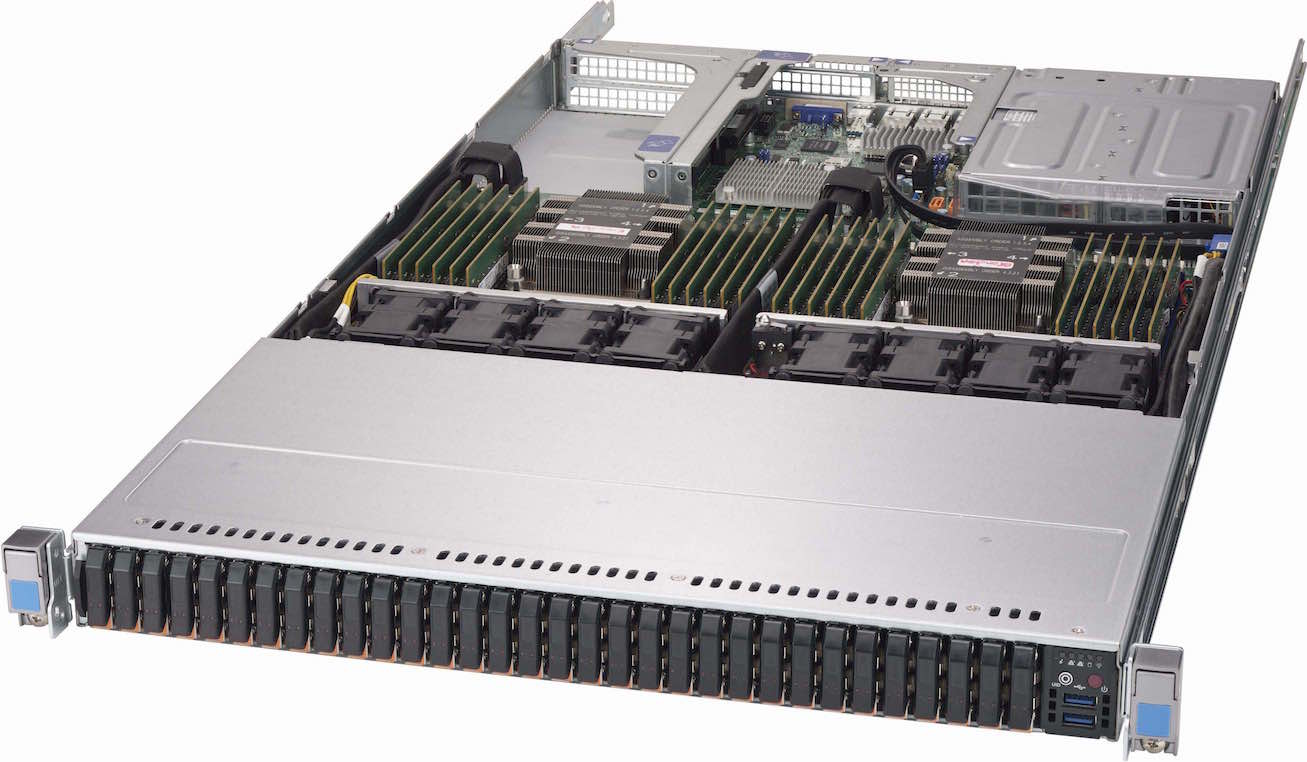

Abb. 2: 1U Petascale Storage-System mit EDSFF (Bildquelle: Supermicro).
Hinweis: Weitere Supermicro EDSFF Produkte und Datenblätter finden Sie unter diesem Link beim Hersteller.
Kommentarauszug Jake Roersma, Vizepräsident des Bereichs Platform Engineering bei Netskope: „NVMe-Speicher ist der neueste Branchenstandard und ein Game Changer für den Markt. Eine Bauform, die für SSD optimiert ist, hat belegt, dass sie herausragende Leistung zeigt und gleichzeitig die Integration mit offenen Standards vereinfacht…“
